室外一體化機柜分類以及設計要點

機柜是現在很多情況下都會用到的一種設備，隨著理念的不斷精進，現在更推行一體化機柜。像一些基站之類的，需要在戶外假設基站，會選擇使用室外一體化機柜，省時省力。今天小編就詳細介紹下“室外一體化機柜分類以及設計要點”。

一、室外一體化機柜分類

1、動力柜是用來安裝電源和蓄電池等動力來源設備的模組；

2、設備柜則是用來安裝電源和蓄電池以外其它設備的機柜模組；

3、電池柜就是專門用來安裝蓄電池的機柜模組；

4、電源柜是用于安裝電源及配電單元的機柜模組。

二、室外一體化機柜設計要點

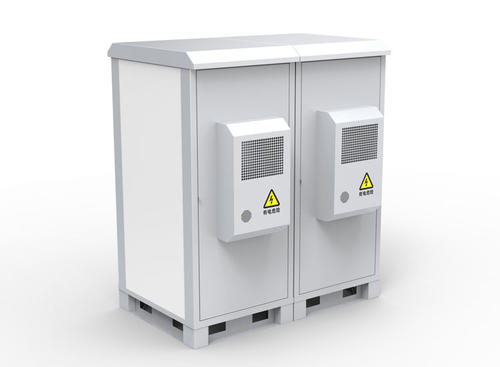

1、機柜主體框架

機柜主體框架應進行標準化設計，便于不同功能機柜進行組合。采用焊接結構，戶外型靜電噴涂粉末工藝保證了機柜的機械強度﹑剛性和防腐蝕的可靠性能。起吊裝置，應設置在主框架上便于起吊時承受機柜本身重力。

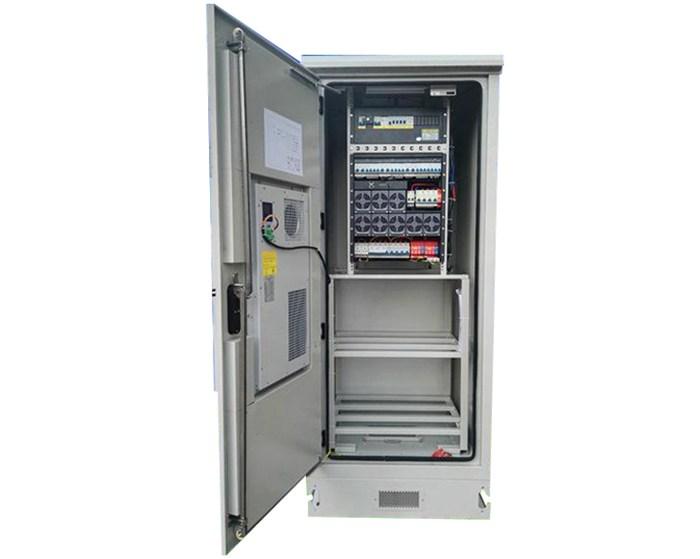

2、機柜內部

機柜內部結構部分可根據19in、21in、。23in或24in標準系列化；機架高度尺寸宜按25mm或44.45（U）標準進行標準化設計通用性強。具體使用時可根據實際需求進行擴展組合滿足通信設備的安裝。柜體內部的通信和電源線路可采用布放或綁扎的方式固定其布置的位置在柜體內左右兩側的走線槽或者扎線板中；柜體底部應開過線孔。所有位于柜體以外的線纜均通過該孔；多臺機柜之間采用柜外底座走線方式且機柜底部應配置過線孔并配置過線圈，過線孔和開孔處應磨光不能有毛刺銳角等傷人。

3、機柜底座

機柜底座應進行標準化設計，便于不同功能機柜進行組合，使用厚度不小于2.0mm的熱浸鍍鋅鋼板，底座高度不小于200mm.

4、機柜門板結構部分

電池柜應有排氫裝置排氫孔面積應符合國標GB7260.1的要求；支持機柜門板靈活更換；開門角度大于120° ,同時柜體門具有限位裝置；該限位裝置應在柜體門打開時自動發揮啟動需要取消限位時再采用手動關閉；柜體門需配備鎖具該鎖的鎖緊裝置應大于等于三點。同時支持掛鎖的方式；柜體門絞鏈使用內餃鏈，配置數量應不少于3個，對于高度1800mm 機柜絞鏈數量則宜配置5個。

在通風口的設置上應傾斜向下以防止雨水等進入柜體內部。同時為防止嚙齒動物或昆蟲進入柜體內部應在通風口布置防塵網，該防塵網還應具備防塵土。易于清洗維修﹑耐腐蝕等特點。機柜門板結構形式應滿足采用工業級通風設備時風道設計合理散熱性能穩定可靠、壽命長，通風散熱效果好既可有效的降低主設備散發出來的溫度，又提高了設備使用的安全性。

5、機柜接地保護

機柜應設置接地排為保障該接地排可靠接地要求其截面積大于等于50平方毫米材料上選用防腐處理的金屬銅采用并連接至地排各金屬零件以及和地排之間的檢測電阻應該小于0.1Q.與地排連接的接地線中銅芯的截面積應大于16平方毫米且接地點必須清晰標明。

6、防盜保護

柜體不能有從外部可直接拆卸的﹑影響自身使用和安全的結構；機柜門必須配備可靠鎖具客機用話徳損性能閉的情況下不能夠進行操作；機柜所使用的鎖具抗破壞性能應符合GA/T 73-1994中的B級要求。

7、防護等級

電源設備柜和設備柜的防護等級必須滿足GB 4208-2008中IP55的要求綜合柜設備艙的防護等級必須滿足GB 4208_2008中IP55的要求綜合柜電池艙和電池柜的防護等級必須滿足GB 4208-2008中IP45的要求。

以上就是關于“室外一體化機柜分類以及設計要點”詳細介紹，如果您還有其他問題，可以隨時咨詢我們。
