ETC一體化智能機柜


   為滿足ETC門架系統眾多機電設備戶外（高速公路主線之上）運行環境的需求，我公司設計并推出 ETC 門架系統用戶外一體化智能綜合柜系統解決方案，包含 電源系統（ISPS)供配電、電池備電、空調制冷、消防安全、配電模塊、智能監控等，并預留一定設備空間，供安裝交換機、ETC業務設備等。
    戶外一體化智能機房還綜合考慮了供配電冗余設計、連續制冷、鋰電(或鉛酸電池）備電等特殊性能，提高整體設備運行安全。
  產品設計優勢：
■ 創新型結構設計
高速公路ETC門架智能機柜采用“拼裝式模塊化”的創新型結構設計，客戶可現場快速安裝，各功能模塊分步安裝，預留線槽、孔以及對插端子;設備安裝方便、線纜走線便捷美觀。
■ 功能模塊化設計
高速公路ETC門架智能機柜集電源轉換供應、后備電源（N+1）儲能、數據采集、數字報警、攝像單元、智能溫控等多個功能模塊于一體，實現了產品的高可靠性、高集成性、易維護性。
■ 遠程網管功能
高速公路ETC門架智能機柜配套的后臺設備運維管理系統，能夠配合甲方需求，進行遠程監測高速公路ETC門架智能機柜內設備的狀態(設備工作狀態、逆變與整流電源運行狀態、環境狀態、門開合狀態等)、處理工作異?；蛟O(shè)備故障(自動巡檢、主動告警、1000條日志記錄、GPS定位、設備自動上線等)、實時遠程管理(信息查詢、參數配置、自動同步、遠程開關控制等)。
產品功能特點：
1、主柜體（ETC綜合設備柜）
  機柜內部包含嵌入式開關電源、逆變電源、100AH 48V鐵鋰電池、電源防雷、配電單元、動環監控、攝像單元、無水空調、風扇、照明燈及傳感器，機柜內單元采用標準19英寸安裝、接線方便，每個單元均可獨立更換。機柜適合戶外環境使用，具備防雨、防塵、通風散熱、抗紫外線（耐老化）、防盜、防銹；箱體具有明顯標識，表明機柜用途等；箱體大小根據配套設備的數量和尺寸來設計，并預留充足的空間，方便設備安裝和維護。
2、集中供電
 柜內配備主備配電單元，配電單元由輸入63A/4P*2，市電3路輸出，UPS3路輸出，維護插座*1，220V轉48V電源*1及銅牌組成配電單元來集中給設備供電。
3、不間斷逆變電源
   柜內配備兩臺3KVA的不間斷逆變電源給設備供電，UPS電源的特點：
  * 純正弦波輸出，零轉換時間,有效保證了負載不間斷運行的可靠性
   * CPU微處理器控制，逆變電源系統自診斷、自保護，大幅延長UPS的使用壽命
   * 智能化管理,市電故障時可實現數據自動存儲
   * 蓄電池在線管理，大幅延長蓄電池壽命，保護用戶投資
   * 直流開機，無須市電可用蓄電池啟動UPS及負荷機器
   * 全天候EMI/RFI濾波器防止了雜訊導致的數據錯誤
   * 可搭配發電機使用，有效凈化發電機所產生的不良電力
   * 采用SPWM脈寬調制技術、IGBT功率模塊,強力抗干擾,輸出波形純正
   * 充電速度快，長效機可提供約5-10A的初始充電電流
   * 綠色環保電源，輸入功率因數高達95%以上，避免對電網的污染

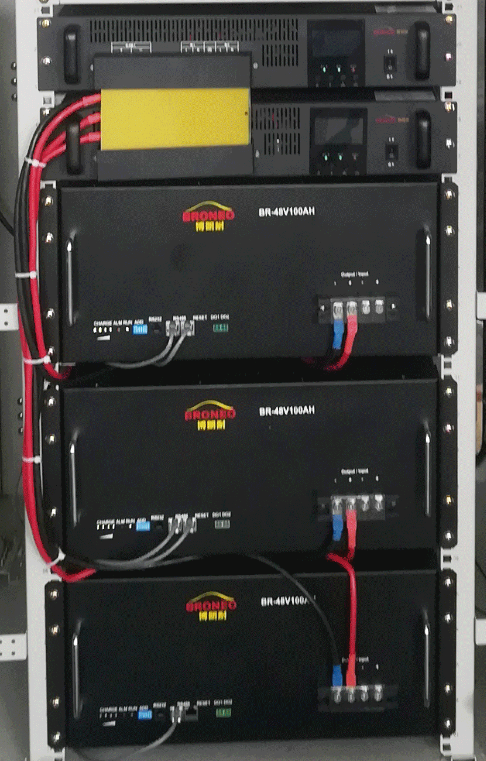

4、DC48V 100AH磷酸鐵鋰電池組

根據高速公路的使用場景的高溫特性和設備的功耗，我們選用DC48V 100AH磷酸鐵鋰電池電池，磷酸鐵鋰電池的特點：
1)      磷酸鐵鋰電池的壽命長，循環壽命在2000次以上。在同樣的條件下，磷酸鐵鋰電池可使用7到8年的時間。
1)      使用安全。磷酸鐵鋰電池經過嚴格的安全測試。
2)  充電快速。使用專用充電器，1.5C充電40分鐘即可以使電池充滿。
3)  磷酸鐵鋰電池耐高溫，磷酸鐵鋰電池?zé)犸L(fēng)值可以達到350到500攝氏度。
4)  磷酸鐵鋰電池的容量大。
5)      磷酸鐵鋰電池沒有記憶效應。
6)  磷酸鐵鋰電池綠色環保，無毒，無污染，原材料來源廣泛，價格便宜。
選用100AH鐵鋰電池的依據：
例如柜內設備總功耗為1000W，則換算成DC48V直流工作電流為
1000W÷48V=20.8A；
100AH÷20.8A=4.8H；
所以在市電停電的情況下，DC48V 100AH的磷酸鐵鋰電池能為總功耗100W的負載供電4.8個小時左右，兩組配置可以滿足8小時備電需求。

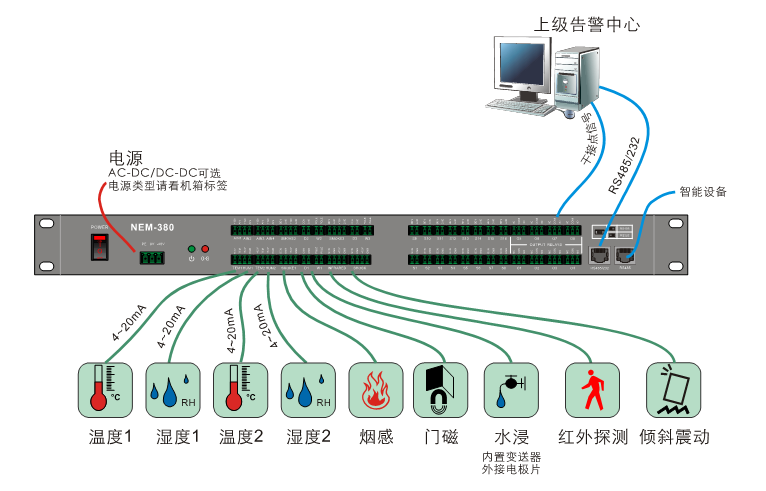

5、動環監控



GNU智能動環監控單元通過外接DC48V或者AC220V供電，可以提供2路10M/100M以太網口：1路調試口； 1路溫濕度測量；8路通用模擬量測量（AI）；2路交流電壓檢測；1路蓄電池組總電壓測量；4路數字量輸入（DI）；4路數字量輸出（DO）；10路串口（包括8路RS485串口和2路RS232串口）等功能。
1）柜內狀態檢測功能：
Ø  溫濕度檢測：配備溫濕度傳感器，實時采集本地顯示溫濕度，并上傳柜內溫濕度情況；柜內溫度過高上傳高溫告警。
Ø  柜門狀態檢測：實時檢測柜門狀態，柜門非法打開告警；柜門開啟后，上報開門告警警。
Ø  煙霧狀態檢測：實時檢測柜內是否有煙霧，當柜內有煙霧是，上傳煙霧告警。
Ø  水浸狀態檢測：實時檢測柜內是否有進水，當柜內有進水是，上傳水浸告警。
2）箱內設備檢測功能：
Ø  防雷器狀態檢測：實時檢測防雷器好壞狀態，。
Ø  220V強電檢測監測：實時監測并上傳電壓狀態，當市電斷電時，上傳市電斷電告警。
Ø  電池組檢測監測：實時監測并上傳電壓狀態，當電池組電壓過低時，上傳電池組電壓過低告警。
Ø  設備狀態檢測：通過RS485或RS232讀取4路設備的數據，并將數據上傳給數據中心。
3）遠程控制功能：
Ø  溫控控制：可遠程控制無水空調啟停。
Ø  風扇控制：可遠程控制風扇啟停。
Ø  照明燈控制：可遠程控制照明燈開關。
Ø  斷路器控制：可實現遠程斷電重啟。
Ø  復位控制：可遠程控制系統復位。

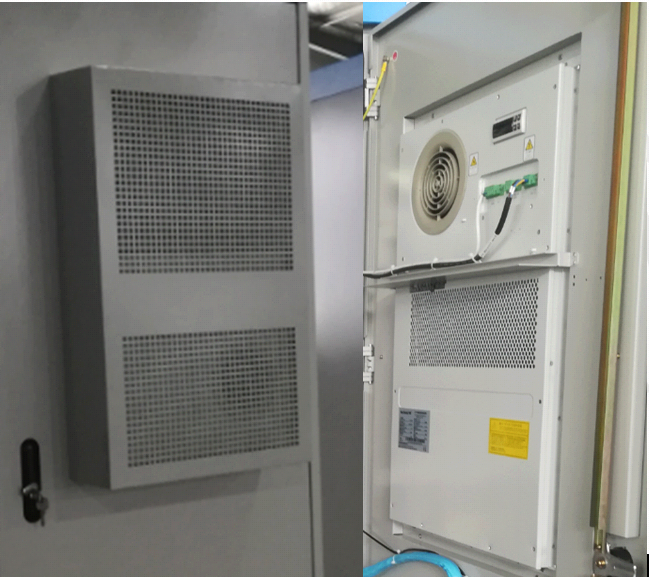

6、節能型直流無水變頻空調

該產品是一款DC48V，1000W制冷量的空調，采用智能控制器根據環境溫度的變化而自動檢測、自動運行，并記錄整個系統的運行時間、功耗、事件及歷史數據，數據可存儲100條事件信息、1280條歷史數據記錄、可查詢256天的日志信息。
無水空調特點：
1)  空調制冷所產生的冷凝水，利用獨特設計把水引到冷凝器上，利用冷凝器的熱量將水消耗完全，無需排水可達到“自產自消”的效果，同時、低溫的令凝水有效降低空調負荷，壓縮機運作電流下降，實現節能目的。
2)  構思新穎，整體技術設計先進，從機械到硬件，從控制到云平臺，都遠遠超越同行，制冷系統合理的設計，電氣元件的選配，打水系統部分完美的設計，合理并簡易安裝方式等設計，既可以對設備制冷降溫，又不需要排冷凝水，適用于任何場所，解決了所有排水困難問題，在附圖結構可以看出，設計精巧，部件協調良好，配合電信電力行業機柜使用防水等級均達到IP55以上！
3)  自帶干接點告警輸出與RS485通信接口。
4)  系統設計有高/低溫保護，使用更安全。
工作環境指標：
u  工作溫度： -20℃-+60℃。
u  貯存溫度：-40℃～+65℃
u  工作相對濕度：不大于80％（+30℃時））
u  貯存相對濕度：≤90％～96％（40℃±2℃）
u  大氣壓力：70～106kpa


主要配置說明：
