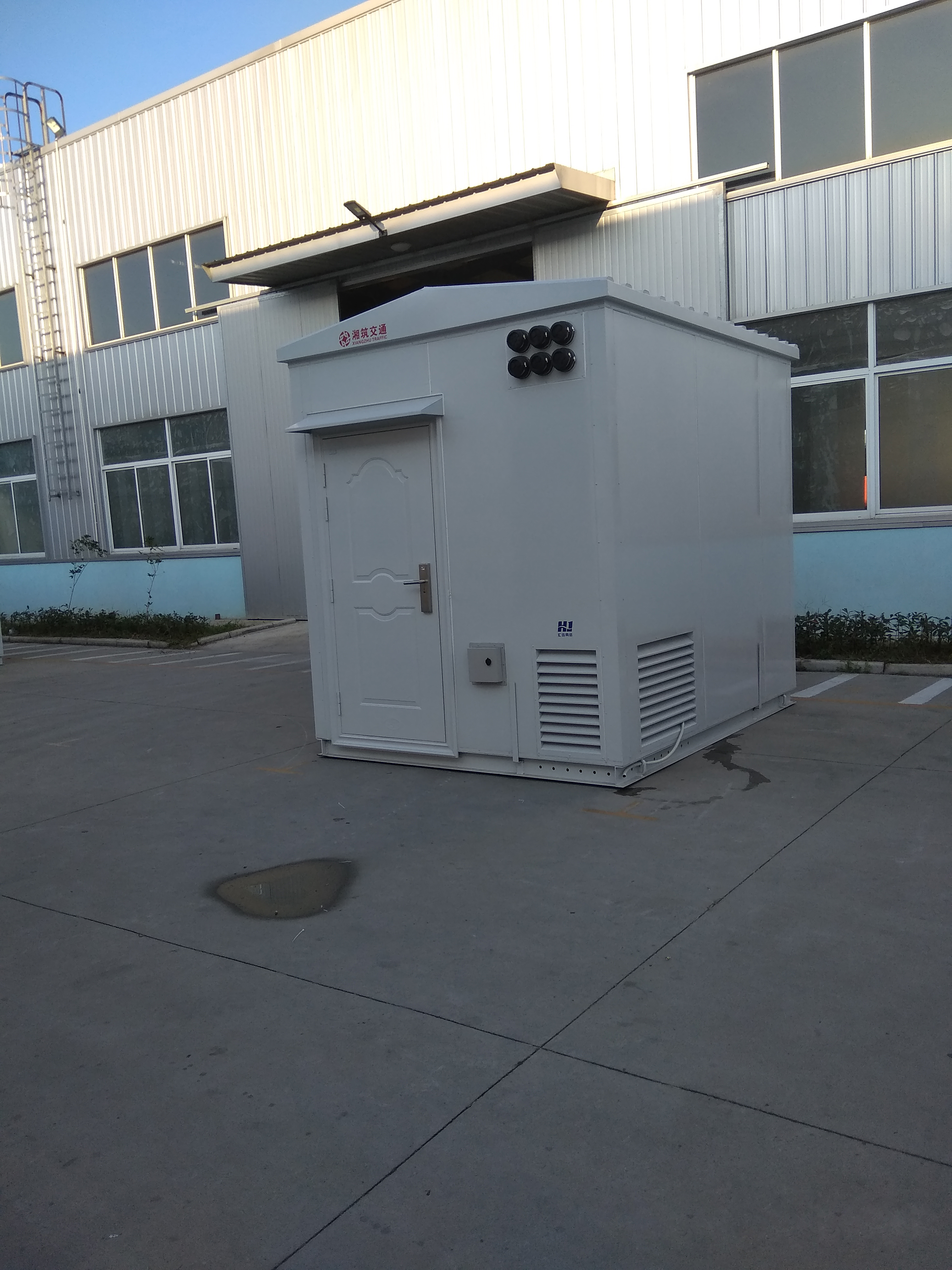

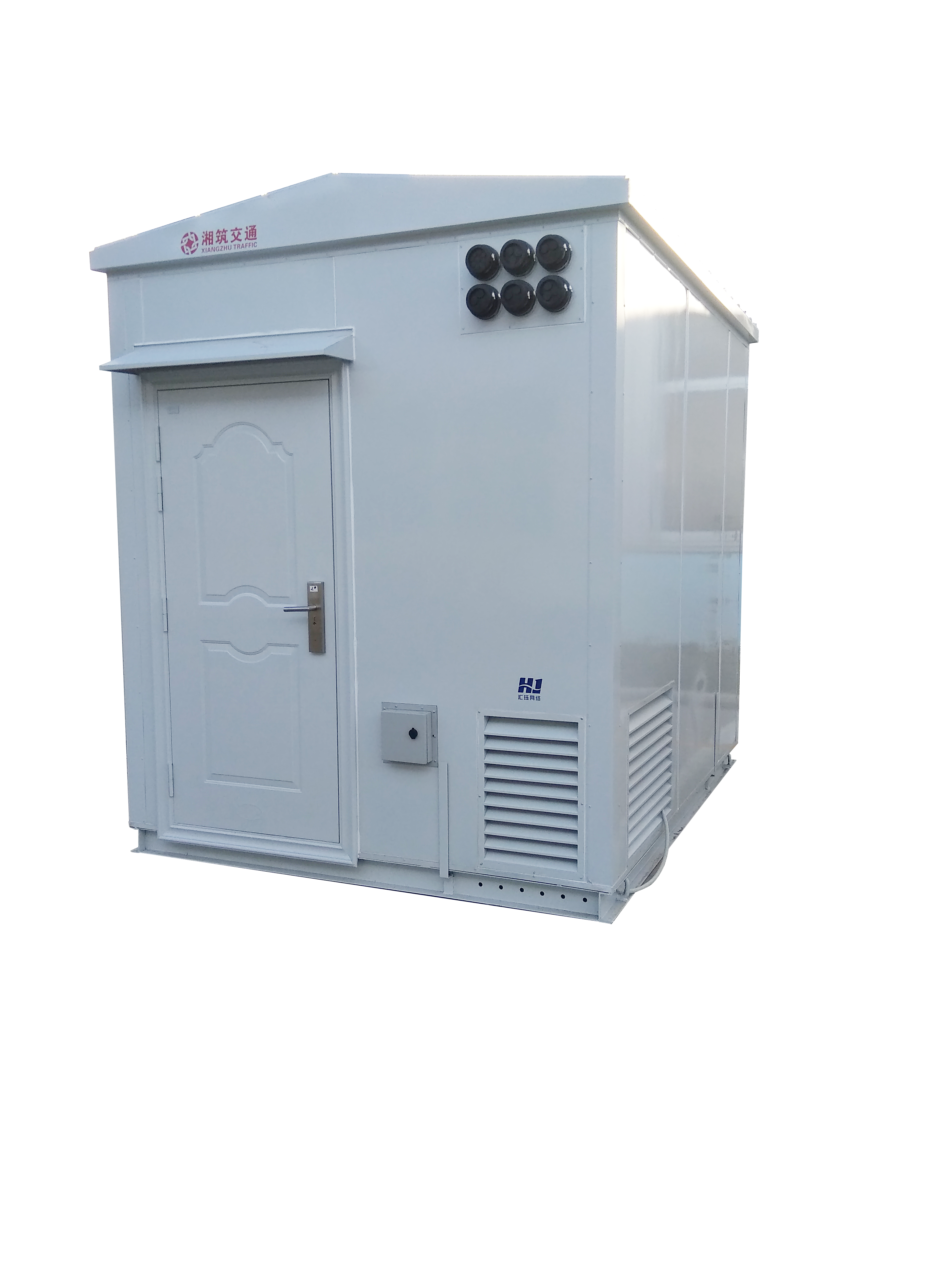

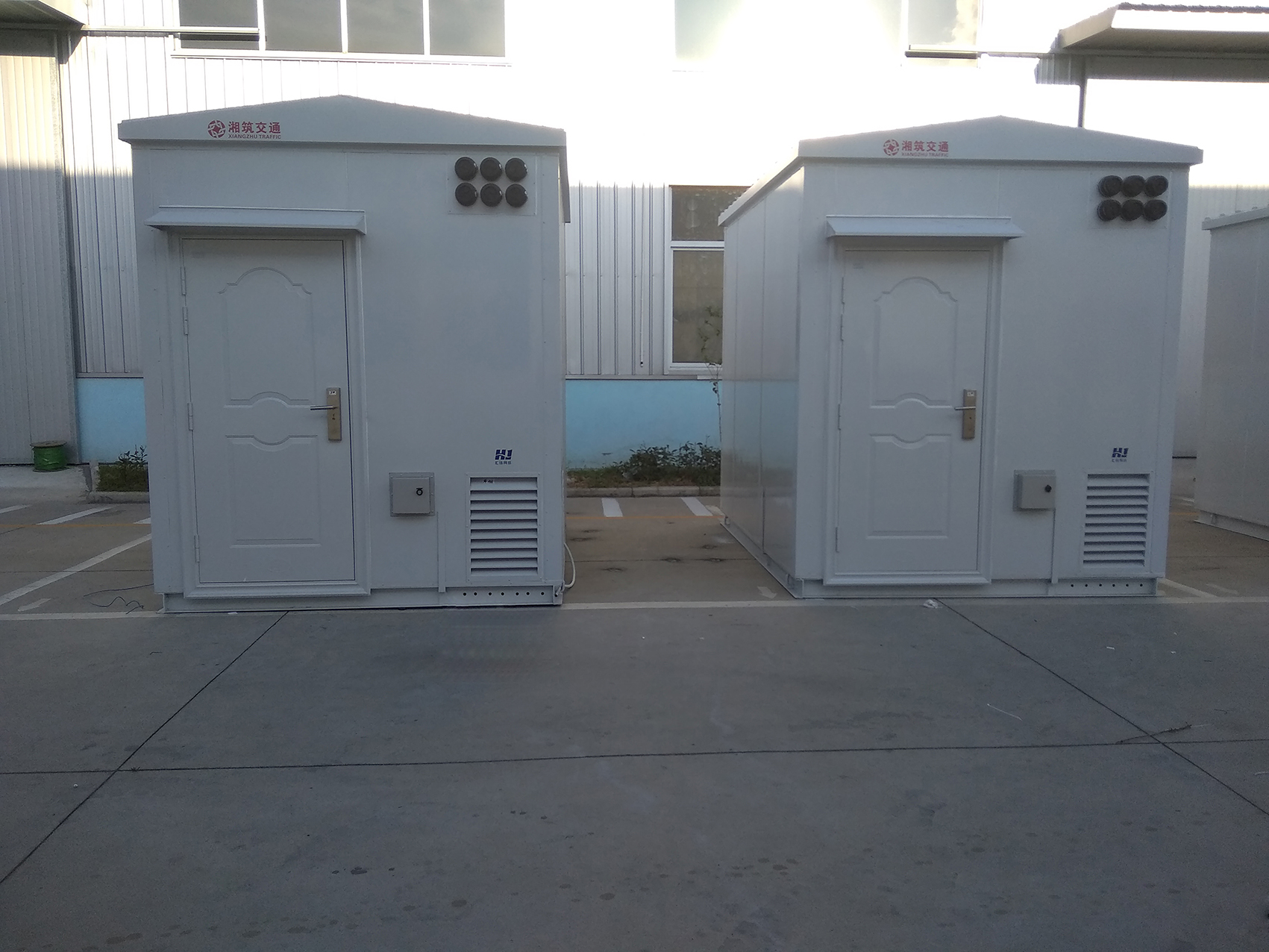

室外一體化通信機房

一體化室外機房主要采用彩鋼板材料結構構造的一種機房，具體很好的保溫性能，應用于通信系統，直接處于戶外氣候條件下，為內部通信設備提供機械和環境保護的機房，其特征是可以在工廠生產，便于運輸和現場安裝，允許許可的人員進入操作，是一種可以集成主設備、系統電源、交直流配電、環境監控、散熱設備、電池和防雷接地，并為基站提供戶外工作環境和安全管理的一體化機柜，主要應用于屋頂、街邊、山區、鐵路沿線以及高、低溫環境等各種室外場景，滿足客戶在節能減排、快速布署、多場景適應方面的需求。




產品特點

• 房體采用金屬框架結構，四面及頂采用彩鋼板保溫材料作為墻板；
• 彩鋼材料：三明治結構，內外層為鋼板（0.5~0.8厚），中間為50~100夾心保溫層mm，隔熱材料（EPS、PU可選）；
• 機房分為五面體（無底），六面體（四面+頂?shù)祝?/li>
• 戶外機房防盜門結構，防盜能力強，機房的螺絲設置在柜體內部、外部不可見，能防止自拆卸。
• 表面處理：脫脂、酸洗、防銹磷化，靜電噴塑，戶外機柜采用進口戶外粉噴涂烘烤，涂層符合GB/T 3181-2008

中的要求。

• 機柜表面的涂層附著力附著力試驗后，應滿足GB/T 9286-1998中等級1的要求。
• 鎖具，抗破壞性能應符合GA/T 73-1994中的B級要求室外一體化設備柜的防雷設計應符合YD 5098-2005

《通信局（站）防雷與接地工程設計規范》。

• 機房內可根據需求配置：通信設備機架、電源架、ODF架、走線架、配電箱、饋線窗、監控單元、電池架等
• 機柜防護等級達到IP55以上；

工作環境指標：

21. 工作溫度： -20℃-+60℃。
21. 貯存溫度：-40℃～+65℃
21. 工作相對濕度：不大于80％（+30℃時））
21. 貯存相對濕度：≤90％～96％（40℃±2℃）
21. 大氣壓力：70～106kpa


主要配置說明：



序號	設備名稱	規格	數量	備注
1	機房主體 (內0.5、外0.8、厚75mm)	4.6*2.8*2.5米	1套	規格可根據需求定制 材料規格可選
2	門	A級防盜門	3套
3	饋線窗/進線洞	9孔	2套	規格可根據需求定制
4	室內設備架	2000*600*600	1套	規格可根據需求定制
5	交流配電箱	380V	1架	規格可根據需求定制
6	組合開關電源	300~600A	1架	規格可根據需求定制
7	電池組（含電池架）	1~2組（500AH）	1組	規格可根據需求定制
8	電路系統	1套	1套	標配（可根據需求配置）
9	照明系統	1套	1套	標配（可根據需求配置）
10	動環監控	1套	1套	規格可根據需求定制
11	空調（含室外機防盜網）	1P~3P掛式	1臺	規格可根據需求定制
12	消防設備	2~4L	1套	可選
13	地線排	2塊	2塊	可選
